Pasos para instalar un sistema de aerotermia con ACS
1.- Estudio previo y dimensionado del sistemaade aquí tu texto de cabecera
Antes de comenzar la instalación, es fundamental realizar un estudio previo de las necesidades térmicas de tu vivienda y dimensionar adecuadamente el sistema de aerotermia. Para ello, en Grupo Innotec tendremos en cuenta factores como la superficie a calefactar, la zona climática, el nivel de aislamiento de la vivienda y el número de personas que habitan en ella. A partir de estos datos, se determinará la potencia necesaria de la bomba de calor aerotérmica y el volumen del acumulador de ACS.
2. Selección de los componentes del sistema
Una vez dimensionado el sistema, se procederá a la selección de los componentes principales:
- Bomba de calor aerotérmica: Se elegirá un modelo que se ajuste a la potencia calculada y que ofrezca un alto rendimiento y eficiencia energética.
- Acumulador de ACS: Se seleccionará un depósito con el volumen adecuado para cubrir las necesidades de agua caliente de la vivienda y que cuente con un buen aislamiento térmico.
- Emisores de calor: En función de las preferencias y características de la vivienda, se optará por suelo radiante, fan coils o radiadores de baja temperatura.

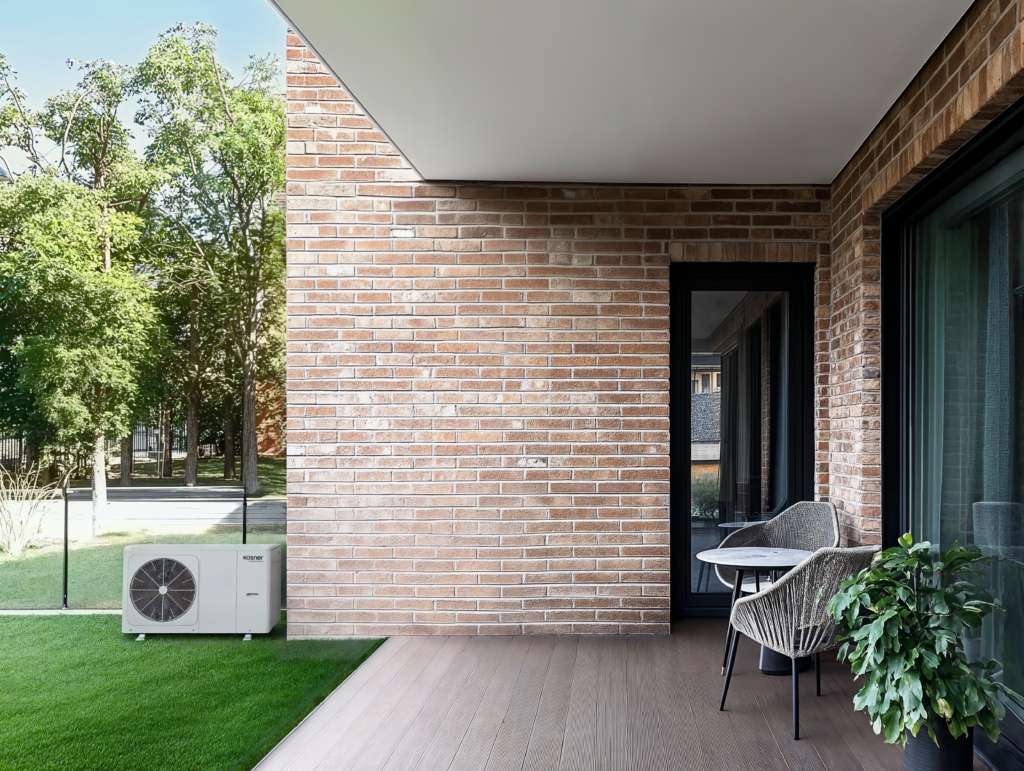

3.- Instalación de la unidad exterior
La unidad exterior de la bomba de calor aerotérmica se instalará en un lugar accesible y bien ventilado, preferiblemente en la fachada norte o en una zona sombreada para evitar la exposición directa al sol. Se montará sobre una base sólida y nivelada, y se respetarán las distancias mínimas a paredes y obstáculos indicadas por el fabricante.
4.- Conexión de la unidad interior y el acumulador de ACS
La unidad interior de la bomba de calor se conectará al acumulador de ACS mediante tuberías de agua debidamente aisladas. Se instalarán válvulas de corte y seguridad, así como un vaso de expansión para absorber las dilataciones del agua. El acumulador de ACS se ubicará en un lugar accesible para facilitar su mantenimiento y se conectará a la red de agua fría y a la salida de agua caliente hacia los puntos de consumo.
5.- Conexión de las líneas frigoríficas
Las unidades interior y exterior de la bomba de calor aerotérmica deben conectarse mediante líneas frigoríficas, que son tuberías de cobre aisladas por las que circula el refrigerante. Normalmente se utilizan dos líneas:
- Línea de líquido: Tubería de cobre de 1/4″ de diámetro, por la que circula el refrigerante en estado líquido desde la unidad exterior a la interior.
- Línea de gas: Tubería de cobre de 3/8″ de diámetro, por la que circula el refrigerante en estado gaseoso desde la unidad interior a la exterior.
Es muy importante respetar las distancias máximas entre unidades especificadas por el fabricante, que suelen estar entre 15 y 30 metros dependiendo del modelo. A mayor distancia, mayores serán las pérdidas de carga y menor el rendimiento del sistema.
Las tuberías de cobre deben cortarse a la medida necesaria, abocardarse en sus extremos y conectarse a las unidades mediante tuercas flare. Tras realizar las conexiones, se debe hacer vacío en el circuito frigorífico para eliminar el aire y la humedad, y comprobar la estanqueidad antes de liberar el refrigerante.
Este paso requiere conocimientos, herramientas y habilitaciones oficiales específicas. En Grupo Innotec lo realizan nuestros instaladores frigoristas cualificados para garantizar el correcto funcionamiento y rendimiento del sistema.
6.- Instalación del sistema de distribución de calor
En función del tipo de emisores de calor seleccionados, se procederá a su instalación:
- Suelo radiante: Se colocarán los paneles aislantes y las tuberías de distribución sobre el forjado, y se cubrirán con una capa de mortero autonivelante. Se instalarán colectores de distribución y válvulas de regulación para cada circuito.
- Fancoils: Se montarán las unidades en las estancias a climatizar y se conectarán a la red de tuberías de agua y al sistema de desagüe. Se instalarán termostatos individuales para regular su funcionamiento.
- Radiadores de baja temperatura: Se colocarán los radiadores en las paredes y se conectarán a la red de tuberías de agua mediante válvulas termostáticas y detentores.
7.- Conexión eléctrica y puesta en marcha
Una vez instalados todos los componentes del sistema, se procederá a la conexión eléctrica de la bomba de calor y los elementos de control, siguiendo las indicaciones del fabricante y la normativa vigente. Se realizarán las pruebas de estanqueidad y se comprobará el correcto funcionamiento de todos los elementos.
8.- Configuración y ajuste del sistema
Finalmente, se configurarán los parámetros de funcionamiento de la bomba de calor y se ajustarán las temperaturas de consigna y los horarios de funcionamiento según las preferencias del usuario. Se realizará una prueba de funcionamiento completa y se verificará que el sistema proporciona el confort térmico y el agua caliente sanitaria de forma eficiente.
En resumen, la instalación de un sistema de aerotermia con ACS requiere una cuidadosa planificación y ejecución por parte de profesionales cualificados. Siguiendo estos pasos y contando con un adecuado mantenimiento periódico, podrás disfrutar de una solución de climatización y agua caliente sanitaria eficiente, sostenible y respetuosa con el medio ambiente.
